Hydraulic Snubber

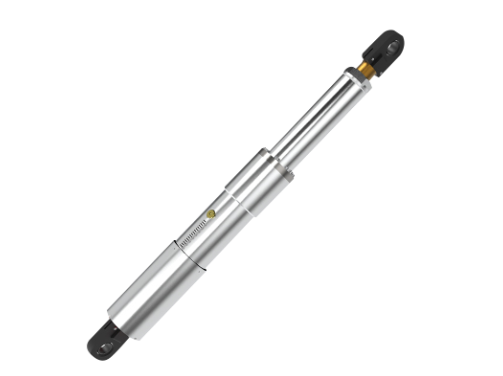

Hydraulic Snubber 배관 충격 완충 장치
Hydraulic Pipe Shock Absorber

발전소의 주요 기기, 배관계 등 발전설비의 내·외부에서 발생하는 동하중에 의한 제반 문제와 설계된 열변위(Thermal movement)를 흡수하여 부가적인 열응력(Thermal stress)을 유발하지 않도록 하는 장치입니다. 내부적인 요인은 회전기기를 통해 전달되는 진동, 밸브 개폐 시 발생하는 충격, 수격현상(Water Hammering)이 있습니다. 외부적인 요인은 풍하중, 지진, 폭발 등이 있습니다.

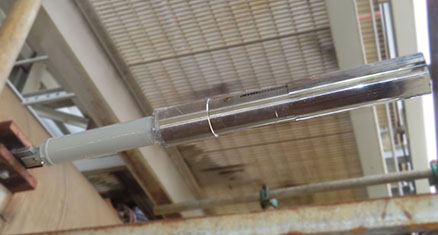

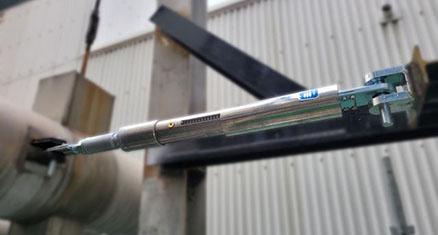

설치 사진

제품특징

제품설명 기존 시스템비계,SKYFFOLDING에 관련된 표

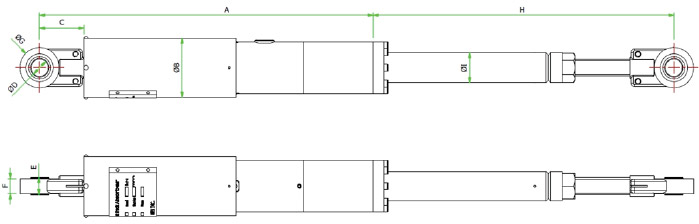

Type	Naminal load (kN)	Stoke (mm)	A min (mm)	Ahalf stroke (mm)	A MAX (mm)	0B (mm)	C (mm)	0D (mm)	E (mm)	F (mm)	0G (mm)	H min (mm)	H half stroke (mm)	H max (mm)	0I
HAS-EA-AN01	10	100	467	527	587	81	52	20	20	17	47	356	456	586	42.7
HAS-EA-AN01	10	200	590	700	810	81	52	20	20	17	47	356	456	586	42.7
HAS-EA-AN02	20	100	491.5	551.5	611.5	85	65	25	25	22	58	369	469	599	42.7
HAS-EA-AN02	20	200	555.5	665.5	775.5	85	65	25	25	22	58	369	469	599	42.7
HAS-EA-AN03	30	100	499.5	599.5	619.5	100	60	30	22	28	64	364	464	594	48.6
		200	625.5	735.5	845.5
		300	751.5	911.5	1071.5
HAS-EA-AN05	50	100	515.5	575.5	635.5	109	70	35	25	30	78	374	474	604	60.5
		200	649.5	759.5	869.5
		300	777.5	937.5	1097.5
HAS-EA-AN07	70	100	570	630	690	124	97	40	40	33	90	403	503	633	60.5
		200	699	809	919
		300	828	988	1148
HAS-EA-AN10	100	100	568	628	688	135	97	40	40	33	90	403	503	613	76.3
		200	698	808	918
		300	828	988	1148
HAS-EA-AN12	120	100	569	629	689	146	97	40	40	33	90	403	503	613	76.3
		200	700	810	920
		300	830	990	1150
HAS-EA-AN15	150	100	587	647	707	157	105	50	35	40	116	409	509	619	89.1
		200	718	828	938
		300	849	1009	1169

제품성능

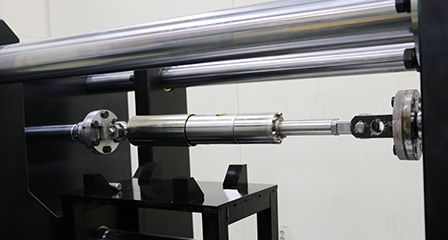

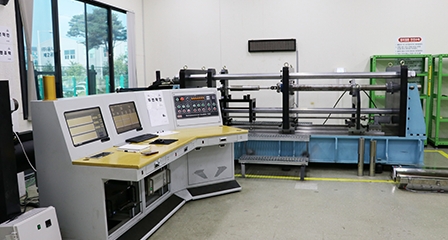

성능 평가 시스템 사내 보유

제품성능 Design Parameter,Criteria에 관련된 표
Design Parameter	Criteria
Drag Force	Less than 3 ~ 5% of the Max. rated load
Release Rate	0 ~ 0.5mm/sec
Lock-up velocity/acceleration	1 ~ 4mm/sec

고객의 다양한 요구 조건에 부합하는 제품을 생산, 커스터 마이징 서비스제공

참고규격

시방서

ASTM BPVC, Section Ⅲ
Division-1
NF (KEPIC MNF)

ASTM OM Subsec
ISTD (KEPIC MOE)

취득인증

ASME

Shock Absorber 배관충격완충장치

Kepic

Shock Absorber 배관충격완충장치

특허

배관 충격 완충장치

특허

유압식 스너버

납품실적

인도네시아 - Tanjung Jati#1,2
인도네시아 - Paiton#9
한국서부발전 - 태안#3
한국서부발전 - 서인천#2,4,7(HRSG&ST)
한국중부발전 - 보령#5
한국중부발전 - 보령복합#1,2
한국남부발전 - 신인천#3,4

인도네시아 - Tanjung Jati#4
한국서부발전 - 태안#3,4
Panglima Power Sdn Bhd(말레이시아) - Telok Gong#3
KEPCO SPC(필리핀) - Cebu#1
인도네시아 - Adiapala#1

한국서부발전 - 태안#3
인도네시아 - Tanjung Jati#4
인도네시아 - Semarang CCPP#2,3

인도네시아 - Tanjungjati#4

Team Energy(필리핀) - Pagbilao#1~2
한국서부발전 - 태안#1
Lumut(말레이시아)
인도네시아 - Tanjungjati#3

KPJB(인도네시아) - TanjungJati#3
한국서부발전 - 태안#2

한국중부발전(태국) - Navanakorn
Team Energy(필리핀) - Pagbilao#1
인도네시아 - TanjungJati#4

한국남동발전 - 영동#2
한국중부발전 - 세종
ROMCO(사우디아라비아) - Rabigh

KEPNL(나이지리아) - Egbin#1,5
ROMCO(사우디아라비아) - Rabigh

KEPNL(나이지리아) - EGBIN#4
TNB REMACO(말레이시아) - JanamanJung#1~3

Multiaxial Hydraulic Snubber 다차원 배관 충격 완충 장치
Multiaxial Hydraulic Pipe Shock Absorber

발전소의 주요 기기, 배관계 등 발전설비의 내·외부에서 발생하는 동하중에 의한 제반 문제 및 설계된 열 변위(Thermal movement)를 흡수하여 부가적인 열응력(Thermal stress)을 유발하지 않도록 하는 장치입니다. 기존의 한 방향의 충격에 대응하는 배관충격완충장치의 성능을 최대화로 이끌어 내고자 개발된 다방면의 충격에도 대응할 수 있는 새로운 배관충격완충장치입니다.

필요성

배관의 설계와 다른 3차원적 변위가 발생하더라도 배관의 움직임을 구속하지 않을 뿐 아니라 랜덤한 방향의 동하중으로 부터 배관 및 주요설비를 보호할 수 있는 기기가 요구되고 있습니다.

다차원 충격에 의한 손상사례

운전환경에 의한 손상사례

과도 팽창에 의한 파손 손상사례

설치사진

제품성능

제품성능 Design Parameter,Criteria에 관련된 표
Design Parameter	Criteria
Drag Force	2% of the rated load or 50Kgf.
Bleed Rate	0.1~2.0mm/sec
Lock-up Rate	2 ~ 6mm/sec
Multiaxial Function	34°

고객의 다양한 요구 조건에 부합하는 제품을 생산, 커스터 마이징 서비스제공

참고규격

시방서

ASTM OM Subsec
ISTD

KEPIC MOE

취득인증

특허

배관용 다차원 완충장치

개발선정품

다차원 배관충격완충장치

납품실적

한국남동발전 - 영동#2

한국중부발전 - 보령#4

한국중부발전 - 세종#2

한국중부발전 - 세종
한국중부발전 - 보령#3

한국중부발전 - 세종
한국중부발전 - 제주

한국남동발전 - 영동#1
한국중부발전 - 세종

한국서부발전 - 평택#4
한국중부발전 - 세종
TNB REMACO(말레이시아) - Janamanjung#1~3
TNB REMACO(말레이시아) - KEV#5~6

TNB REMACO(말레이시아) - Janamanjung#2 (시범사업)

한국중부발전 - 보령#4(협력과제)
